 حل عطل جهاز إيسر لا يعرض بيانات على الشاشة

acer aspire 5736 no display

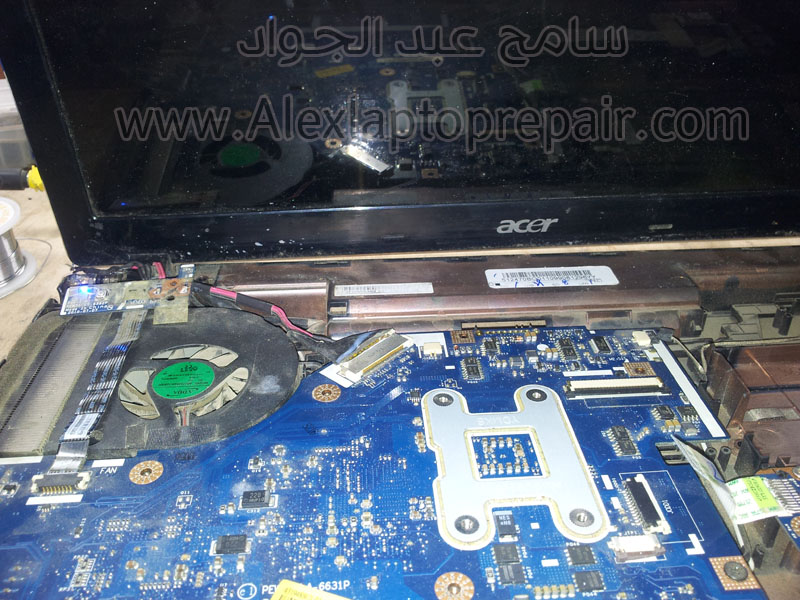

جهاز أيسر يعمل باور ولا يعرض بيانات على الشاشة وبعد عمل الاجراءات الاولية قمنا بفتح الجهاز وبقياس سريع لدوائر المعالجة تبين ان هناك جهد مفقود بقيمة 0.75 وهو فولت خاص بدائرة الرامات وغالباً ما تكون مشاكل هذا الجهد من ايسى صغير يسمي بـ VREF وله ارقام عديده ومتاح فى اغلب بورد اللابتوب يعمل هذا الايسى بجهود اساسية تم التحقق منها قبل تغييره كما موضح فى هذه الصورة

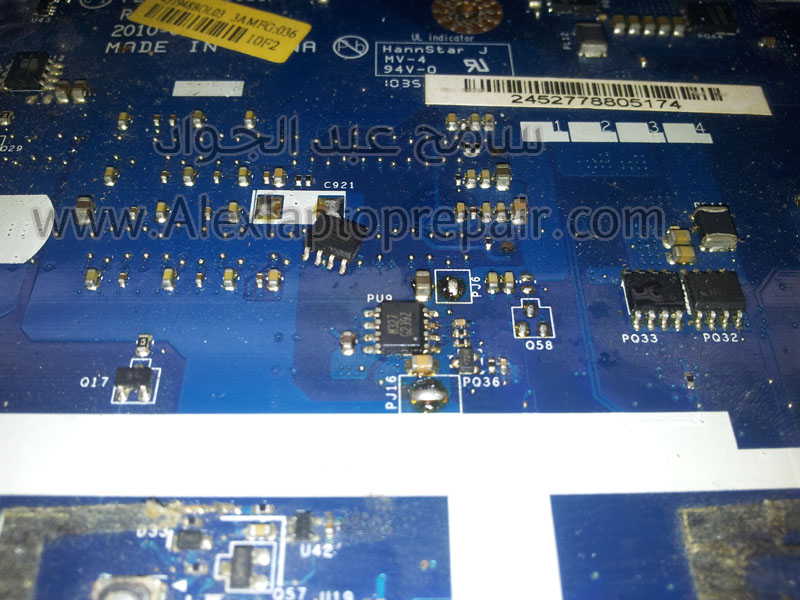

 وهذه صورة توضح هذا الايسى بعد تغيره فهو ايسى 8leg يشبة الموسفت ولكنه ايسى ثانوي لدائرة الرامات

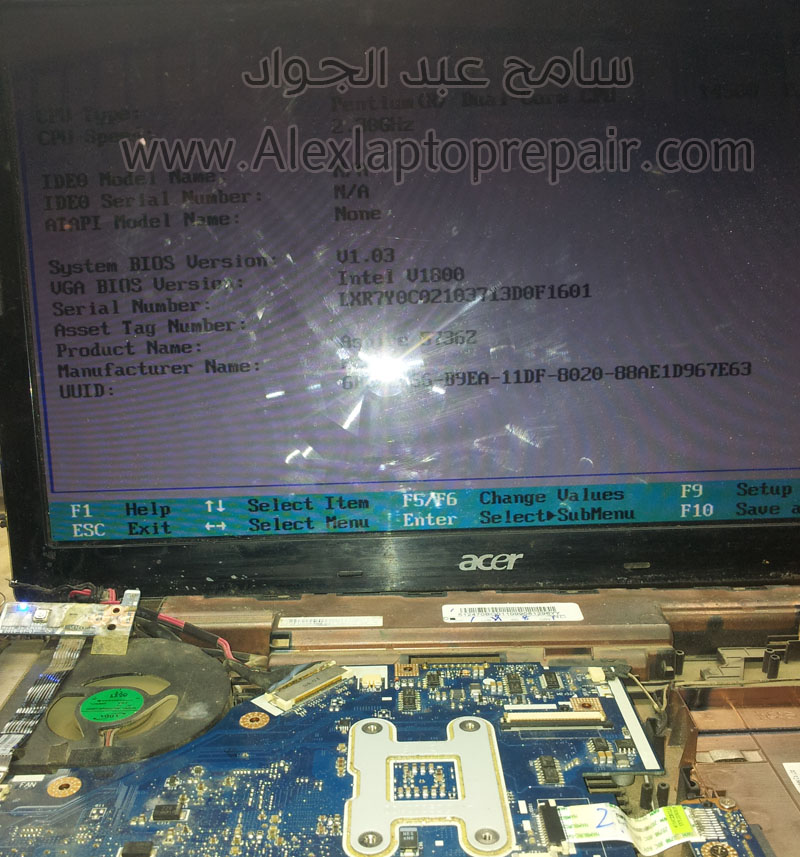

بعد تغييره قمنا بقياس الخرج الخاص بالايسى ولله الحمد ولا يقع شئ الا بمشيئته توفر الخرج وعمل الجهاز
