إصلاح العطل المتكرر فى موديلات Toshiba Satellite C850/C855/L850/L855 no display problem الشاشة السوداء , لا يعرض

أشترك وتابع فيديوهات وكورسات تعليم صيانة اللابتوب علي اليوتيوب .. أضغط هنا

.

ساضع هذا الشرح فى قسم عطل جديد فى صوره وتعليق لانه سيكون مختصر وموجهة للفني المتوسط والمحترف .

انتشرت فى الأسواق العربية موديلات لاب توب توشيبا ستالايت i3 , i5 , i7 رديئة الصنع كثيرة الأعطال وعلي رأسهم C850/C855/L850/L855 والاعطال المتكررة فيهم :

الجهاز يعمل وتسمع صوت دخول الويندوز ولا يعرض اي بيانات على الشاشة .

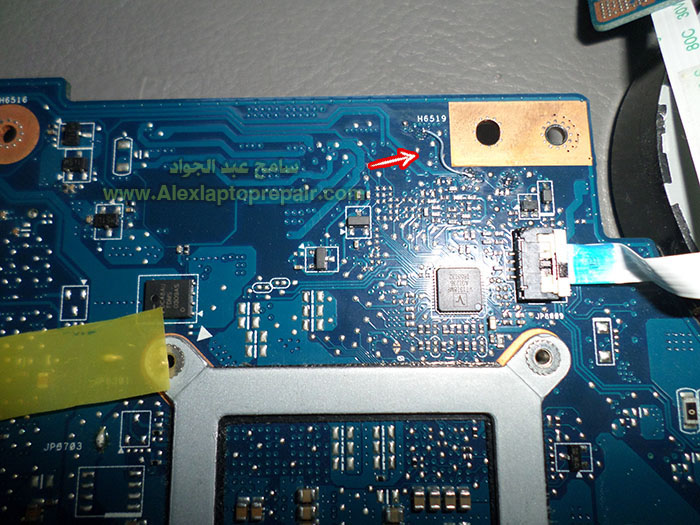

الجهاز يعمل numlock , capslock ولا يعرض بيانات وعند الضغط على Alt+ctrl+delete يستجيب لأمر الـ  Restart وهو العطل الذي ساتحدث عنه فى هذا الشرح يكون سبب العطل هو فقدان كنترول الشاشة لجهد يسمي فى مخطط الجهاز بأسم LCM_VDD وهو جهد مقدارة 3 فولت يأتي من مصادر مختلفة بحسب تصميم كل بوردة ولكن اساس خروجة في هذه الموديلات شيب PCH بناءاً على اشارة ترسل من شيب الفيجا بعد عملها بشكل مباشر . فى هذا العطل الأسهل هو التعويض عن هذا الجهد باخر نفس القيمة ويعمل فى نفس المرحلة او قبلها عموماً اقرب جهد أمن يمكنك استخدامه هو الجهد الواصل للكاميرا يمكنك الاستعانة به وتوصيلة كما موضح فى هذه الصورة

SAMSUNG CAMERA PICTURES

اذا قمت بتوصيل هذا الجهد ولم يعمل معك الجهاز فيجب تغير الشيب بأخر , ولله الحمد ولا يقع شئ الا بمشيئتة عمل الجهاز . سيكون لنا شرح اخر لعطل اخر ياتي في هذه الموديلات .

SAMSUNG CAMERA PICTURES
